Siemens – Festo PLC-trainer

Deze instructie beschrijft:

  • Het bouwen van een SIEMENS PLC s7-1214C trainer
  • Ingangen en uitgangen conform FESTO – MPS SysLink-concept

Merk: SIEMENS

  • PM1207 Power Supply 24 V DC/2,5 A – 6EP1332-1SH71
  • XB005 Switch 5 RJ45 Ports, 10/100Mbit/s – 6GK5005-0BA00-1AB2
  • PLC S7-1214C (14 x DI, 10 x DO, 2 x AI) – 6ES7214-1AG40-0XB0
  • SM1223 Digitale I/O (8 x DI, 8 x DO) – 6ES7223-1PH32-0XB0
  • SM1234 Analog I/O (4 x AI, 2 x AO) – 6ES7234-4HE32-0XB0
  • Optioneel: SB232 Analog O (1 x AO) – 6ES7232-4HA30-0XB0
  • KTP700 HMI Touch Screen – 6AV2123-2GB03-0AX0
  • Dimensie: b x h x d = 440 x 270 x 210 mm
Deze afbeelding heeft een leeg alt-attribuut; de bestandsnaam is 35x-20200917_siemens_plc_trainer_sticker_grote-680x90.jpg

I/O connector beschrijving:

De behuizing:
De PLC-trainer bestaat uit een aluminium frame waarbinnen een aluminium behuizing is geplaatst. Hiervoor is gekozen zodat de PLC-trainers makkelijk te stapelen zijn als deze moeten worden opgeborgen.

– Het profiel rondom de behuizing
Het frame rondom de behuizing is een aluminium profiel van 20 x 20 mm. Mede door dit frame worden de componenten op de trainer beschermd tegen beschadigingen door stoten of onverzichtig gebruik. Het aluminium frame met de verbindingsdelen zijn besteld bij Alux-profiel. De profielen zijn door Alux-profiel op maat gemaakt en voorzien van M6 schroefdraad aan beide zijden zodat de 3-wegverbinders direct kunnen worden gemonteerd.

Bestelling aluminium frame:
4 x 20×20 mm profiel 400 mm lang
4 x 20×20 mm profiel 250 mm lang
4 x 20×20 mm profiel 170 mm lang
Alle profielen zijn een beide zijdes M6 getapt.

De acht hoeken worden gevorm door 3-wegverbinders voor het 20 x 20 mm profiel.


– Uitslag voorzijde van de behuizing
De aluminium voorzijde van 1,5 mm dik wordt op de watersnijder uitgesneden (Zie het DXF-snijbestand onder Downloads.). Na het uitsnijden wordt de voorzijde op de kantbank gezet. Vervolgens wordt de braam verwijderd. Het geheel wordt daarna gepoedercoat.

Voorzijde PLC-trainer

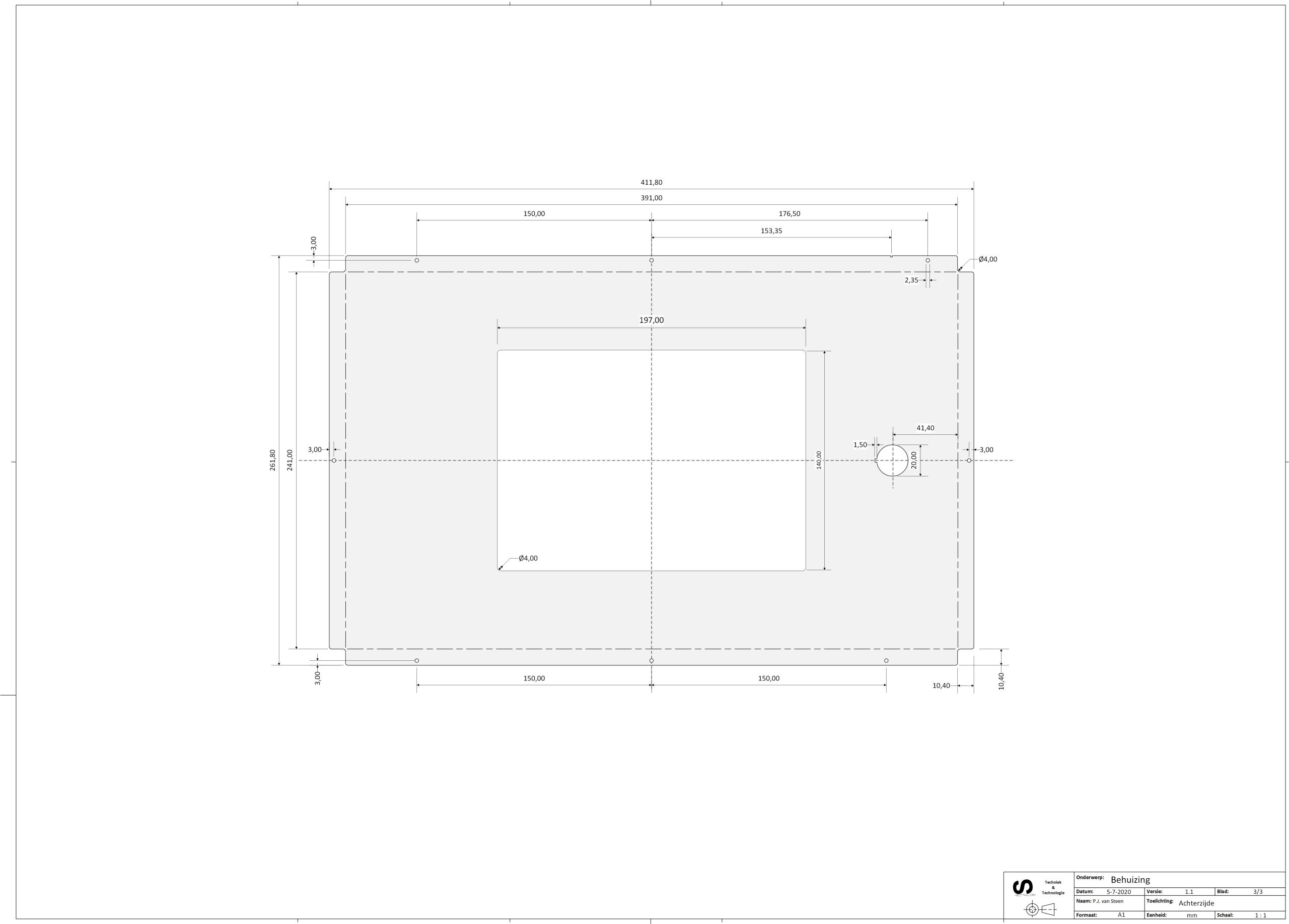

– Uitslag achterzijde van de behuizing
De aluminium achterzijde van 1,5 mm dik wordt op de watersnijder uitgesneden (Zie het DXF-snijbestand onder Downloads.). Na het uitsnijden wordt de achterzijde op de kantbank gezet. Vervolgens wordt de braam verwijderd. Het geheel wordt daarna gepoedercoat.

Achterzijde PLC-trainer

– Montage

Wordt aan gewerkt!

– Elektrische Schema

Wordt aan gewerkt!

Downloads
